防水輕觸開關
KAN1011

產品型號：KAN1011
產品規格：10×10×H/H=13mm-23mm
產品力度：250gf/350gf
產品壽命：10萬次/20萬次/30萬次

基本參數/PARAMETER

工作溫度-20℃to+70℃
額定電流50mA.12V DC
絕緣電阻100mΩ min.100V DC
介電強度250V AC for 1 min
接觸電阻100mΩ  max
開關行程0.25±0.1mm
高　　度13/14/15/16/17/18/19/20/21/22/23mm
按　　力250gf/350gf

外形圖/SPECIFICATIONS


安裝孔尺寸圖/MOUNTING HOLE DIMENSIONS


電路圖/SCHEMATIC

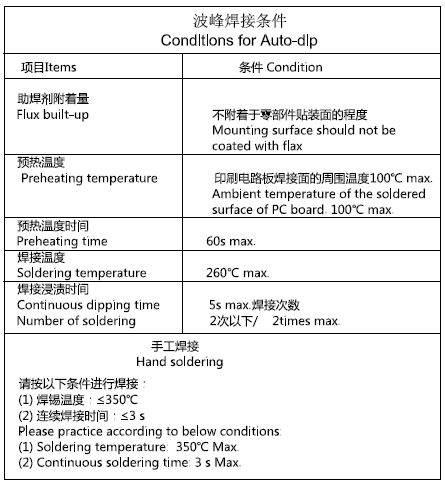

焊接條件/WELDING CONDITIONS



注意事項/PRECAUTIONS

直插式輕觸開關系列使用注意事項：

1. 考慮清洗觸摸開關時，請協商。

2. 請不要從觸摸開關上面浸入助焊劑。

3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。

4. 進行第2次焊接時，應在開關回復到常溫之后進行。

5. 請使用比重為0.81以上的助焊劑。
